Acimut Monitoriza for ARDUINO

logo arduino Un Scada gratis y totalmente funcional para la plataforma de hardware libre Arduino

Gracias al proyecto de Juan Pablo Zometa de implementación del protocolo ModBus para la placa Arduino nos ha sido posible diseñar una versión especifica de nuestro SCADA Acimut Monitoriza.

Esta versión de "Acimut Monitoriza for Arduino" es totalmente funcional y libre de todo tipo de restricciones de uso, tanto en cuanto número de variables a controlar como de clientes-puestos de monitorización que la versión comercial si que tiene. La única limitación que tiene es que solo se puede conectar a dispositivos Arduino

Como Empezar Características Como crear un proyecto Scada

Como Empezar

Paso 1 Cargar en el dispositivo Arduino el SketchBook con el protocolo ModBus RTU
Descargar SketchBook del protocolo ModBus RTU aquí.
Download SketchBook Arduino v. Alpha Download SketchBook Arduino v. 1.0
Lo primero a hacer es cargar en el módulo Arduino el protocolo ModBus RTU. El protocolo implementa la función 43 (Read Device Information), mediante esta función el dispositivo se presenta frente a Acimut Monitoriza como un dispositivo Arduino.
El ejemplo incluido implementa el encender o apagar el led de la placa escribiendo un 1 o un 0 en registro 0 de la matriz de registros.
Paso 2 Instalar Acimut Monitoriza for Arduino
Descargar Acimut Monitoriza for Arduino aquí.
Download Monitoriza for Arduino
La instalación Monitoriza requiere tener instalado .NET Framework 3.5 SP1. Al ejecutar el setup.exe comprobará si está instalado o si no lo descargará directamentes desde la web de Microsoft.
Paso 3 Cargar el ejemplo de Scada en Monitoriza for Arduino
Una vez instalado tendremos en el menu inicio Monitoriza ArduinoMenú de inicio un acceso directo al ejemplo, si lo abrimos nos cargará en Monitoriza for Arduino en el que mediante dos botones podremos encender o apagar el led de la placa.
Paso 4 Comprobar el puerto de comunicaciones

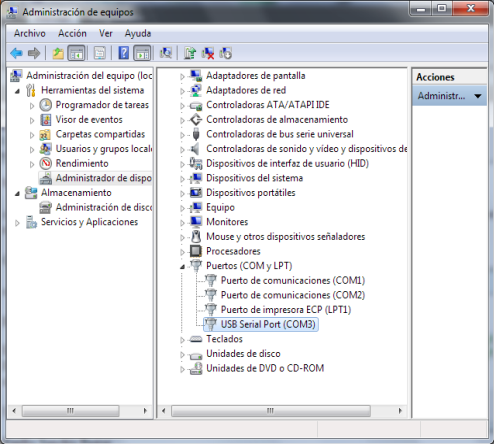

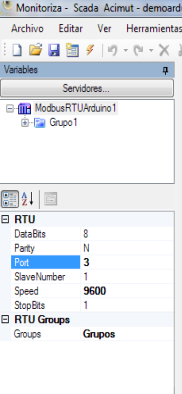

Comprobaremos el puerto de comunicaciones COMM asignado al cable USB del Arduino mediante el Administrador de equipos de Windows. Y en el proyecto Scada estableceremos en la propiedad port el número de puerto que tengamos asignado para el cable USB. Tambien es importante tener en cuenta la velocidad de comunicaciones (propiedad Speed) está deberá ser la misma que la establecida en el sketchbook
/* Modbus RTU common parameters, the Master MUST use the same parameters */
enum {
        COMM_BPS = 9600, /* baud rate */
        MB_SLAVE = 1,	/* modbus slave id */
        PARITY = 'N' /* even parity */
};
puerto asignado a arduino puerto asignado a arduino
Paso 5 Ejecutar el proyecto Scada

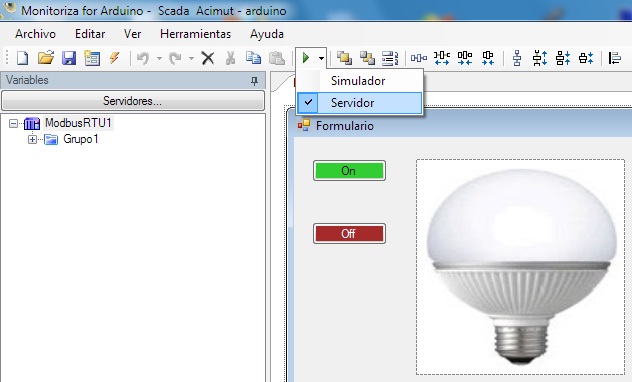

A continuación simplemente tendremos que pulsar sobre el botón Play (con la opción de Servidor activada) para ejecutar el proyecto Scada y poder encender o apagar el led desde el scada.
ejecutar scada

Características

  • Instalación sencilla e inmediata del producto.
  • Fácil configuración, incluso cuando se trata de una instalación con puestos remotos (WAN) ya que las comunicaciones entre los equipos cliente y el servidor se basan en los estándares de internet (protocolo HTTP).
  • No precisa programación para la creación de proyectos completamente funcionales, basta “pinchar y arrastrar” los objetos SCADA sobre la superficie de los formularios y establecer las propiedades correspondientes para obtener una solución operativa.
  • Si se requiere una funcionalidad avanzada que no esté contemplada en los objetos SCADA definidos en Monitoriza no hay problema ya que Monitoriza es extensible mediante programación en C# o VB.Net. También es posible la utilización de librerías de terceros desarrolladas para el .NET Framework de Windows.
  • La creación de la interfaz gráfica de usuarios está basada en la tecnología de Windows Forms Designer de Microsoft© lo que facilita de forma notable el diseño.
  • Fácil creación de gráficas para representar la tendencia de las variables
  • A nivel de proyecto podemos definir usuarios y los permisos asignados a cada uno ellos. Por ejemplo si solo se tiene permiso de lectura en un determinado formulario o si se tiene acceso total a este.
  • Definición inmediata de alarmas.
  • Fácil seguimiento de variables.
  • Datos en formatos accesibles. Monitoriza permite almacenar las variables que se monitorizan en bases de datos estándar del mercado (Microsoft© SQL Server™, Microsoft© Access™, Oracle®, etc.)

Como crear un proyecto Scada

En el video puede verse como crear un proyecto de Scada for Arduino en el que se define un servidor para las comunicaciones con la placa Arduino a traves del protocolo ModBus.
Se crea una variable en el registro 0 que corresponde con la que en el SketchBook activa y descativa el led. Se crea un formulario que contiene dos botones y un panel de imagenes asociados a la variable que hemos creado.
De forma que un botón se asocia a la acción de poner un valor 1 a la variable (lo cual activa el led) y el otro botón un valor 0 a la variable para desactivar el led.
El panel de imagenes en función del valor de la variable leido desde el dispositivo Arduino muestra una imagen u otra.
